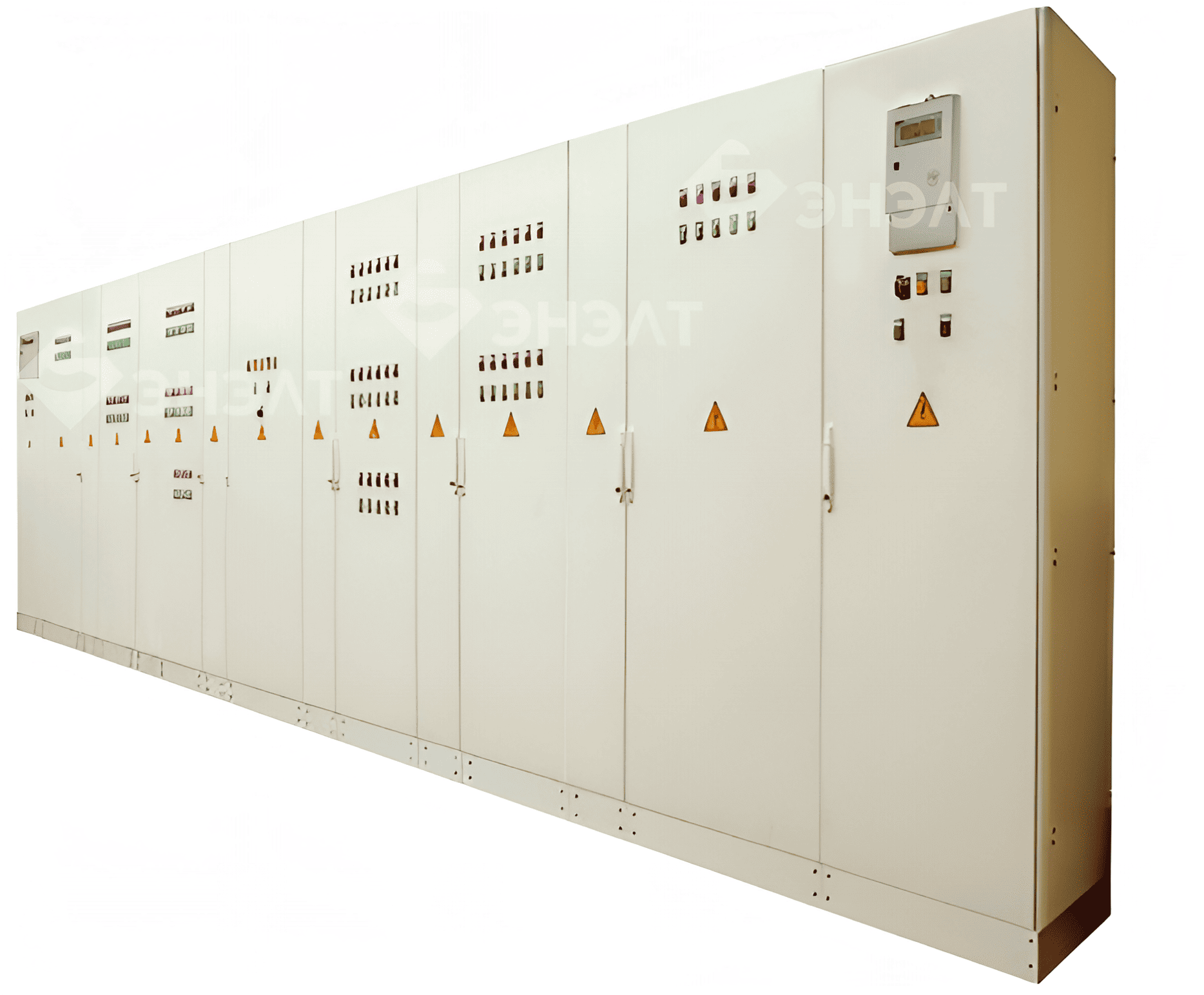

Главный распределительный щит ГРЩ предназначен для приёма и распределения электроэнергии в сетях переменного тока, а также защиты отходящих линий от перегрузок и коротких замыканий. ГРЩ является центральным распределительным узлом крупного объекта или главным распределительным щитом здания. На схеме щит грщ стоит после трансформаторной подстанции и рассчитан на токи обычно от 630 А и выше.

ФУНКЦИИ

• ввод и распределение переменного тока по потребителям;
• защита потребителей от токов короткого замыкания и перегрузки;
• автоматическое выключение резервного ввода при потере основного питания;
• автоматическое включение основного ввода при потере основного питания;
• контроль электрических параметров сети;
• учет электроэнергии;
• световая сигнализация состояния оборудования.

Щиты распределительные ГРЩ предназначены для приёма и распределения электроэнергии в сетях переменного тока с разделённой землёй и нейтралью (возможно подключение с глухозаземлённой нейтралью, тип TN-C, TN-S и TN-C-S) напряжением до 380 В, частотой 50 Гц, защиты линий при перегрузках, утечек и коротких замыканиях.

Устройство ГРЩ. В состав ГРЩ входят шкафы ввода, шкаф секционной связи и шкафы распределения.



Схема ГРЩ

В качестве защитных аппаратов в вводных и секционных шкафах устанавливаются автоматические выключатели выдвижного исполнения, в шкафах отходящих линий – автоматические выключатели стационарного или втычного типа. Стационарные автоматические выключатели, как правило, подключаются через групповые выключатели нагрузки. Ввод питания в ГРЩ может быть выполнен кабелем или шинопроводом.

Подключение фидерных автоматических выключателей осуществляется с задней стороны щита при двухстороннем обслуживании или через кабельные секции при одностороннем обслуживании.









ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Номинальное напряжение сборных шин (В)	~400/380/690
Частота (Гц)	50/60
Номинальный ток сборных шин (А)	до 6300
Номинальный ток вертикальных шин (А)	до 2500
Номинальное напряжение вспомогательных цепей (В): - переменного тока - постоянного тока	220/380 до 220
Тип защитных аппаратов главных цепей	автоматические выключатели
Установка	внутри помещения
Исполнение	напольное
Обслуживание	одностороннее/двухстороннее
Охлаждение	естественное
Расположение	однорядное/двухрядное
Степень защиты оболочки шкафа	IРЗ1… IР54
Сейсмостойкость	9 баллов по шкале MSK-64
Подключение внешних проводников	снизу/сверху
Рабочая температура (°С)	+1…+40
Режим работы	непрерывный
Средняя наработка на отказ (час)	не менее 250 000
Средний срок службы	30 лет



Для запроса коммерческого предложения на Главные распределительные ЩИТы ГРЩ просим обращаться по телефону: +7 (495) 287-33-88
