Система контроля и поиска повреждений изоляции в сетях оперативного постоянного тока СКИ-ЭНЭЛТ предназначена для контроля и пофидерного поиска повреждений изоляции сети оперативного постоянного тока на электростанциях и подстанциях. Система контроля изоляции выпускается в трёх исполнениях, отличающихся максимальным количеством контролируемых фидеров.

ФУНКЦИИ СИСТЕМЫ СКИ-ЭНЭЛТ

• контроль и отображение на экране сопротивления изоляции СОПТ;
• сигнализация и индикация снижения сопротивления изоляции ниже заданного порога;
• поиск присоединения с повреждённой изоляцией;
• измерение и отображение на экране напряжения в СОПТ, в том числе по полюсам относительно земли;
• индикация и сигнализация перекоса напряжения между полюсами сети;
• измерение и отображение ёмкости СОПТ и отдельных присоединений (при поиске);
• ведение архива событий;
• периодическое тестирование элементов системы: локаторов и датчиков тока, индикации обрыва и  короткого замыкания;
• совместная работа со стандартной Т-образной системой контроля изоляции или её аналогом;
• одновременная работа нескольких УКИ в одной сети;
• информационный обмен по протоколу Modbus RTU, интерфейс RS-485;
• измерение и отображение сопротивления изоляции по полюсам.

Компоненты СКИ

• Устройство контроля изоляции уки (УКИ-ЭНЭЛТ).
• Приемники-локаторы (Локатор).
• Датчики тока.
• Выравнивающий Т-мост.
• Специализированные токовые клещи ЭНЭЛТ-КТ.

Структура и принцип работы СКИ-ЭНЭЛТ

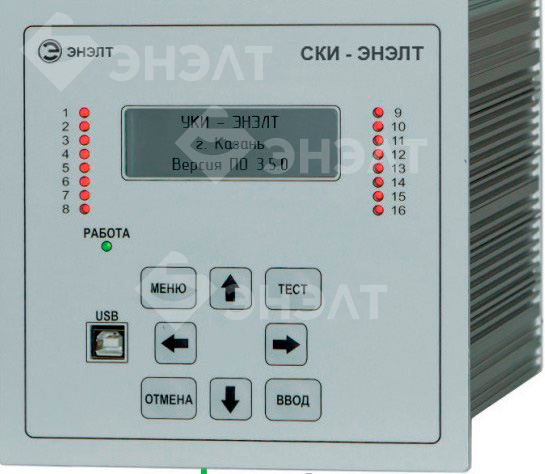

Контроль изоляции сети выполняет устройство контроля изоляции уки УКИ-ЭНЭЛТ.

Устройство контроля изоляции постоянного тока производит постоянный контроль сопротивления изоляции путём имитации попеременного подключения к полюсам сети известного сопротивления и измерения напряжения полюсов относительно земли. В случае обнаружения снижения сопротивления ниже заданного значения система сигнализирует об этом и осуществляет поиск присоединения с повреждённой изоляцией. При поиске повреждения УКИ получает данные для анализа с датчиков тока, установленных на каждом присоединении.

В режиме поиска УКИ создаёт искусственные перекосы напряжения на полюсах сети относительно земли для создания инжектируемого тока. Уровень перекосов и инжектируемый ток имеют безопасные значения и не способны вызвать ложные срабатывания систем релейной защиты. При сниженном сопротивлении изоляции инжектируемый ток начинает течь на землю. Датчик тока детектирует появление тока утечки в контролируемом присоединении. По величине зафиксированного тока утечки УКИ рассчитывает значение сопротивления изоляции каждого контролируемого присоединения.

Непосредственно к УКИ может быть подсоединено не более 16 датчиков тока. Если количество контролируемых присоединений больше 16 или места установки датчиков тока находятся далеко от УКИ, то датчики тока подключаются к приёмникам-локаторам, которые в свою очередь по линии связи CAN подключаются к УКИ. К одному Локатору может быть подключено до 16 датчиков тока.

Прибор поиска повреждений изоляции. Для поиска места повреждения изоляции кабеля отдельного присоединения совместно с УКИ-ЭНЭЛТ используются специализированные токовые клещи ЭНЭЛТ-КТ.

Система контроля изоляции СКИ-ЭНЭЛТ соответствует техническим требованиям ПАО «Россети» и рекомендуется для применения на объектах ДЗО ПАО «Россети».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Напряжение сети постоянного тока, В	87-300
Диапазон показаний при контроле сопротивления изоляции полюсов сети, кОм	0-999
Погрешность определения сопротивления изоляции полюса с меньшим сопротивлением, не более и не менее	5-20%1 1 кОм
Диапазон показаний при поиске места повреждения изоляции, кОм	0-999
Погрешность определения сопротивления изоляции присоединений, не более и не менее	5-20%2 1 кОм
Количество уставок сигнализации снижения изоляции	2
Диапазон регулировки уставок по снижению сопротивления изоляции, кОм	1-999
Вносимый перекос напряжений между полюсами сети и землёй, В, не более	303
Гистерезис сопротивления изоляции при превышении уставки, не более и не менее	10% 1 кОм
Максимальная емкость сети относительно земли, мкФ	1000
Ток, инжектируемый в сеть, не более, мА	1.84
Максимальная емкость отдельного присоединения, мкФ	20
Поддерживаемые интерфейсы
- организация связи с АСУ ТП	RS-485
- организация связи УКИ-УКИ, УКИ-Локатор	CAN
- подключение к ПК, обновление ПО устройства	USB
- выход 4 ... 20мА	Есть
Минимальный ток, при котором возможно рассчитать активное сопротивление присоединения, мкА	10
Максимальное количество измерительных каналов УКИ, шт.	16
Количество УКИ, объединённых по сети CAN, не более	32
Максимальное количество измерительных каналов локатора, шт	16
Количество локаторов в сети CAN, не более	254
Максимальное количество контролируемых присоединений	4080
Диаметр проходного отверстия датчиков тока, мм	14, 35, 70
Высота над уровнем моря, м, не более	2000
Диапазон рабочей температуры, °С	от +1 до +45
Относительная влажность при температуре +25 °С, не более	80%
Степень защиты изделия по лицевой панели	IP20 (IP54)

¹  В зависимости от ёмкости и сопротивлении изоляции полюсов сети.

²  В зависимости от ёмкости и сопротивлении изоляции присоединения.

³  При совместной работе с Т-образным низкоомным мостом.

⁴  При емкости сети до 300 мкФ.



ТОКОВЫЕ КЛЕЩИ ЭНЭЛТ-КТ

Выполняемые функции

• определение и отображение сопротивления изоляции в отдельном проводнике либо по двум проводам одного присоединения;
• определение и отображение значения инжектируемого тока;
• определение и отображение ёмкости присоединения;
• возможность проведения измерений без постоянной проводной связи с УКИ.

Дополнительные возможности

• автоматическая калибровка измерительного датчика при каждом включении;
• удержание показаний на ЖК индикаторе;
• подсветка ЖК индикатора;
• автоматическое отключение клещей после 15 минут бездействия;
• дополнительное звуковое оповещение при нажатии на кнопки, фиксации измеренных значений, завершении синхронизации и перед автоматическим выключением;
• синхронизация с устройством контроля изоляции УКИ-ЭНЭЛТ, работающим в режиме генерации инжектируемого тока, по шине CAN;
• возможность измерения и отображения инжектируемого тока в присоединении без синхронизации с УКИ (без расчёта сопротивления).



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Диапазон показаний сопротивления изоляции, кОм	0 ... 150
Дискретность отображения сопротивления изоляции, кОм	1
Максимальная ёмкость присоединения, мкФ	65
Погрешность определения сопротивления изоляции	5-20%6
Диаметр проходного отверстия между губками, мм	35
Габаритные размеры, мм	205х85х30
Масса, г, не более	380
