Системы мониторинга и контроля

Группа ЭНЭЛТ осуществляет поставку низковольтного комплектных устройств, оснащенных системой мониторинга, контроля и поиска повреждений изоляции в сетях оперативного постоянного тока.

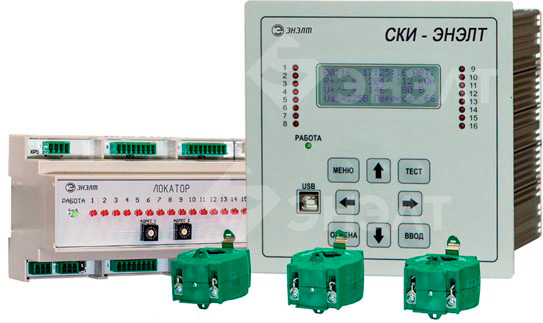

СИСТЕМА СКИ-ЭНЭЛТ

выполняет контроль и отображение на экране сопротивления изоляции системы оперативного постоянного тока СОПТ, поиск присоединения с повреждённой изоляцией, измерение и отображение на экране напряжения в СОПТ, в том числе по полюсам относительно земли, измерение и отображение ёмкости СОПТ и отдельных присоединений (при поиске), ведение архива событий, периодическое тестирование элементов системы: локаторов и датчиков тока, индикации обрыва и короткого замыкания.

СКИ-ЭНЭЛТ предусматривает одновременную работу нескольких устройств контроля изоляции (УКИ) в одной сети, информационный обмен по протоколу Modbus RTU, интерфейс RS-485.

Состав оборудования:

Устройство контроля изоляции УКИ-ЭНЭЛТ (УКИ).
Приемники-локаторы (Локатор).
Датчики тока.
Выравнивающий Т-мост.
Специализированные токовые клещи ЭНЭЛТ-КТ.

Система СКИ-ЭНЭЛТ выпускается в нескольких вариантах исполнения, отличающихся количеством контролируемых фидеров.

Устройство контроля изоляции УКИ ЭНЭЛТ производит постоянный контроль сопротивления изоляции путём имитации попеременного подключения к полюсам сети известного сопротивления и измерения напряжения полюсов относительно земли. В случае обнаружения снижения сопротивления ниже заданного значения система сигнализирует об этом и осуществляет поиск присоединения с повреждённой изоляцией. При поиске повреждения УКИ получает данные для анализа с датчиков тока, установленных на каждом присоединении.

СИСТЕМА МОНИТОРИНГА MonBS

Группа ЭНЭЛТ предлагает программное обеспечение системы мониторинга MonBS, которая предназначена для контроля за объектами энергообеспечения и выработки сигналов для диспетчерских и аварийных служб.

Программное обеспечение системы мониторинга построено на архитектурах клиент-сервер, HTTP/WEB, SQL. Сбор информации производится по каналам Ethernet и/или GPRS/3G. Информация о состоянии оборудования снимается по интерфейсам RS232/485/CAN. Система мониторинга непосредственно контролирует аварийные цепи и напряжение AC/DC на шинах ввода и распределения.

Данное программное обеспечение внедрено на 5000 объектах в 40 областях у 10 заказчиков в различных отраслях.

Состав оборудования:

Стойки электропитания

ELTEK, ASCOM,EMERSON, УЭПС, Power One
Возможна работа со стойками без контроллера

Дизельные генераторы

WILSON, ATLAS, CORPO, ERIMEX
Возможна работа со стойками без контроллера

UPS/INVERTOR

APC, EMERSON, GE
ELTEK, C+T

AC/DC распределение

Импульсные и/или компьютеризованные счетчики Э/Э
Непосредственное измерение напряжения AC/DC
Обработка сигналов с повторителей, реле, аварийных выходов оборудования

ПРЕИМУЩЕСТВА СКИ-ЭНЭЛТ

1. Отображение информации об объектах электрообеспечения в реальном времени

Автоматическое определение аварийных событий
Информирование диспетчерских служб
Мгновенное получение информации обо всех объектах
Возможность сортировки сообщение об аварийных событиях по названиям или номерам событий
Управление оборудованием стандартным ПО производителя
Упрощённый картографический интерфейс
Контекстная помощь

2. Многопользовательская система

Деление объектов на регионы и типы
Ограничение пользователей по регионам или объектам
Блокировка несанкционированного или одновременного управления оборудованием

3. Обработка информации

Хранение в SQL базе получаемой информации
Клиент-Серверная обработка данных с использованием HTTP/WEB интерфейса
Построение отчетов/графиков по собираемым параметрам
Полноценный картографический интерфейс

4. Расчет реальной емкости АКБ и времени отключения

На безе получаемых данных о токе и напряжении АКБ (при разряде) автоматически вычисляется или прогнозируется емкость АКБ (при не полном разряде). Данный расчет используется для контроля параметров АКБ, прогноза времени реагирования при отключениях электроэнергии.
