Щит станций управления ЩСУ - это низковольтное комплектное устройство, предназначенное для ввода и распределения электроэнергии, защиты потребителей от сверхтоков и перегрузок, а также для местного и дистанционного управления различными технологическими процессами такими, как управление нагревательным и осветительным оборудованием, насосами и задвижками в системах водоснабжения, а также системами приточной и вытяжной вентиляции в сетях трёхфазного переменного тока напряжением 380/220 В частотой 50 Гц.

 ФУНКЦИИ

• ввод и распределение электрической энергии по потребителям;
• защита потребителей от токов короткого замыкания и перегрузки;
• автоматическое включение резервного ввода при потере питания на основном вводе;
• контроль, индикация и регистрация электрических параметров сети;
• световая сигнализация состояния оборудования;
• регистрация сигналов аварийных событий;
• управление различного рода агрегатами и механизмами (электроприводами задвижек, электронагревателями, осветительным оборудованием, электродвигателями насосов, систем вентиляции и т. д.).

Схема ЩСУ

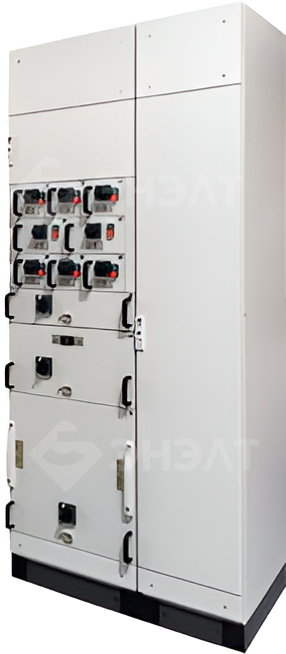

Щит ЩСУ конструктивно может быть выполнен в виде одного шкафа или иметь сборную конструкцию, состоящую из отдельных шкафов ввода, секционирования и шкафов распределения. Шкафы распределения состоят из стационарных или выдвижных   функциональных блоков.

Стационарный функциональный блок представляет собой совокупность коммутационных аппаратов главных и вспомогательных цепей, собранных и электрически связанных между собой на общем основании для неподвижной установки. Монтаж и демонтаж стационарных блоков производится с помощью использования инструмента и требует предварительного отключения питания электроустановки.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Номинальное напряжение сборных шин (В)	~400/380/690
Частота (Гц)	50/60
Номинальный ток сборных шин (А)	до 6300
Номинальный ток вертикальных шин (А)	до 2500
Номинальное напряжение вспомогательных цепей (В): - переменного тока - постоянного тока	220/380 до 220
Тип защитных аппаратов главных цепей	автоматические выключатели
Установка	внутри помещения
Исполнение	напольное
Обслуживание	одностороннее/двухстороннее
Охлаждение	естественное
Расположение	однорядное/двухрядное
Степень защиты оболочки шкафа	IРЗ1… IР54
Сейсмостойкость	9 баллов по шкале MSK-64
Подключение внешних проводников	снизу/сверху
Рабочая температура (°С)	+1…+40
Режим работы	непрерывный
Средняя наработка на отказ (час)	не менее 250 000
Средний срок службы	30 лет

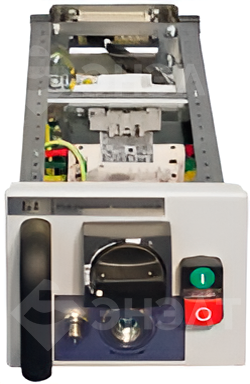

Выдвижной функциональный блок представляет собой съёмную ячейку с установленной коммутационной аппаратурой главных и вспомогательных цепей, которая может быть перемещена из присоединённого положения в отсоединённое положение либо в испытательное положение, при этом оставаясь механически связанной с основной конструкцией щита управления ЩСУ. Основное преимущество выдвижных ячеек заключается в обеспечении быстрой («горячей») замены неисправного функционального блока без отключения питания электроустановки.

Модельный ряд выдвижных ячеек позволяет использовать защитные коммутационные аппараты любого производителя номинальным током до 630 А. Основное требование – коммутационный аппарат должен предусматривать установку выносной рукоятки. Размер выдвижных ячеек напрямую зависит от типа коммутационного аппарата, его номинального тока и схемы управления. На фасаде ячеек устанавливаются устройства управления магнитными пускателями, светосигнальная арматура и измерительные приборы.



Для запроса коммерческого предложения на Щит управления ЩСУ просим обращаться по телефону: +7 (495) 287-33-88
